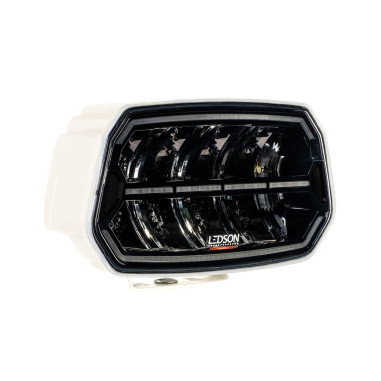

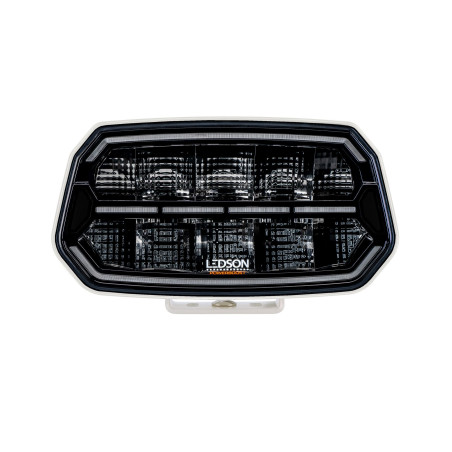

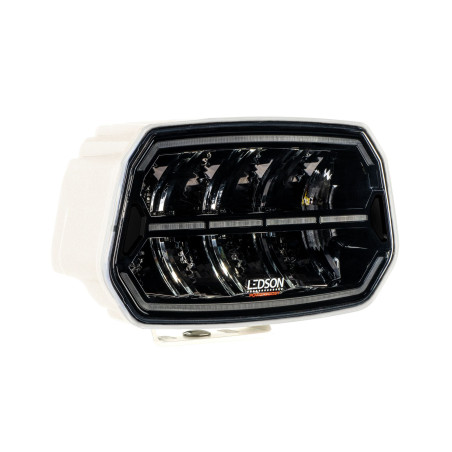

LEDSON EPIX10+ WHITE BODY Přídavná svítilna 10" (Powerboost)

Kód: 91823T, 33491261

EPIX10+ Auxiliary Light 10" (Powerboost)- model s bílým tělem.

Ledson vyvinul švédský design

Epix10+ od Ledson je inovativní řada přídavných světel, která povýší vaše vozidlo na další úroveň. Díky švédskému designu (vlastně vyvinutému společností Ledson) a vynikajícímu výkonu dodávají tato přídavná světla vašemu vozidlu skutečně jedinečný a exkluzivní vzhled, který zaručeně přitáhne pozornost! Zažijte výjimečný jas a design v dokonalé harmonii.

Dynamické poziční světlo

Epix10+ aktivuje své poziční světlo dynamicky působivým plynulým pohybem, který elegantně vede světlo z jedné strany pomocného světla na druhou, než se plně rozsvítí. Tento efekt dává vám a vašemu vozidlu výrazný a jedinečný podpis.

Pulsně řízený Powerboost – není hladší než tento

Epix10 je vybaven funkcí Ledson Powerboost – extra režim napájení pro chvíle, kdy potřebujete (nebo prostě chcete) maximální jas. Jednoduchým pohybem páčky dálkových světel aktivujete tento působivý jas, což vám umožní snadno nastavit výkon přídavného světla podle vašich potřeb. S novou generací Powerboost od Ledson můžete plynule přepínat režimy pomocí blesku dálkových světel v několika jednoduchých krocích, jak je znázorněno zde. Poznámka: Vaše přídavné světlo je dodáváno v režimu schváleném E. Pro aktivaci režimu Powerboost postupujte podle pokynů.

Vlastnosti a technické specifikace:

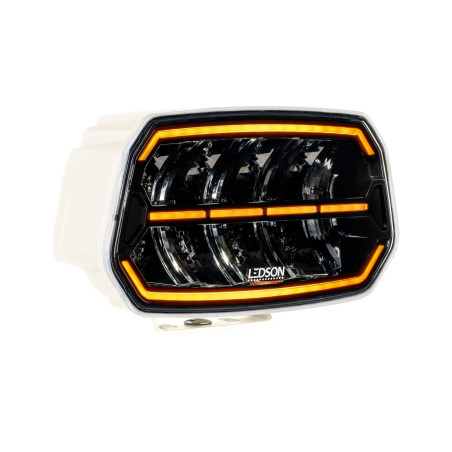

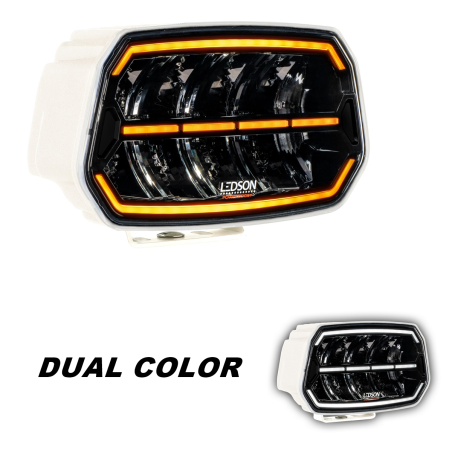

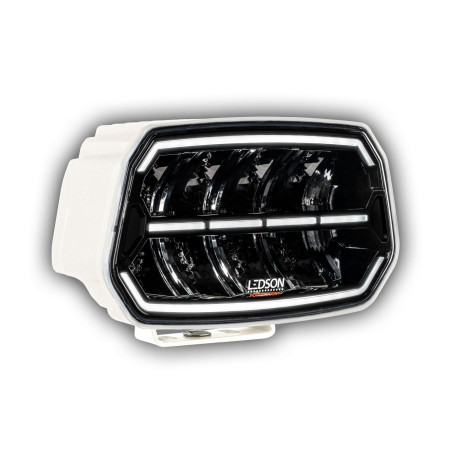

• Volitelné poziční světlo s dynamickou aktivací (žlutooranžová nebo xenonová bílá, připojte barvu dle vašeho výběru)
• Dosah v režimu schváleném E: 359 m (1 lux)
• Dosah v režimu Powerboost: 647 m (1 lux)
• Vzor dálkových světel: Zlepšuje standardní vzor dálkových světel vozidla
• Označení E: ECE R112 (Ref. 30), R7 (Bílé poziční světlo) - Přečtěte si více o předpisech EHK OSN zde
• Certifikace EMC: ECE R10 (neruší rádio)
• 11500 lumenů (teoretické), 8200 lumenů (skutečné)
• Neutrální bílé světlo: 5000K
• ETM (Electronic Thermal Management): Upravuje výkon diod na základě teploty pro optimální životnost
• Optický systém s bočním odrazem
• Membrána pro vyrovnání tlaku
• Hliníkový chladič
• Nastavitelný držák z nerezové oceli
• Polykarbonátová čočka
• Záruka 36 měsíců




Technické údaje:

• 150W (10 x 15W Cree LED)
• Nominální výkon: 150W (Powerboost)
• IP69K (odolný proti vodě a prachu)
• Kabel se 4pinovým DT konektorem
• Napětí: 9-36V
• Zatížení v režimu E-Approved: 2,2A @ 12V a 1,1A @ 24V (pouze dálková světla, žádné poziční světlo)
• Zatížení v režimu High Beam Powerboost: 10,6A @ 12V a 4,8A @ 24V (pouze dálková světla, bez pozičního světla)

Rozměry a hmotnost:

• Šířka: 247 mm
• Výška: 145 mm (včetně držáku)
• Hloubka: 86 mm
• Hmotnost: 1,6 kg

V ceně:

• Jedno přídavné LED světlo Ledson Epix10+ 10"
• Montážní držák, šrouby a šrouby pro jeden nebo dva montážní body
• DT konektor (4pinový)
• Návod k instalaci

Pokyny ke kabelu:

• Červená: Pomocné světlo (+)
• Černá: Pomocné světlo / Polohové světlo (- pozemní)
• Bílá: Polohové světlo (+) Bílé světlo
• Žlutá: Polohové světlo (+) Žlutooranžové světlo




Ostatní:

• E-mark: R7, ECE R10, ECE R112
• Výrobce: Ledson

Poznámka: Konektor DT se nesmí odříznout, protože to zvyšuje riziko poškození vlhkostí a ruší platnost záruky.


MANUÁL

Předběžné kroky

1. Před instalací světel si pečlivě přečtěte všechny pokyny a prostudujte si schémata

2. Ověřte si u státních a místních úřadů zákony upravující používání a správnou montáž přídavných světel

3. Před připojením elektrických vodičů odpojte uzemnění od baterie (označené "-"), abyste předešli náhodným zkratům.

4. Nasměrujte nové vodiče k dlouhému stávajícímu vedení. Podle potřeby zalepte prověšení.

5. Při protahování drátů přes firewall je držte mimo dosah pohyblivých částí.

Montáž a instalace

1. Vyvrtejte 10.5mm otvory pro umístění šroubů na montážní ploše

2. Pomocí šroubu připevněte světlo, přidejte pojistnou podložku, utáhněte šroub

3. Zapojení:

- ČERVENÁ: Dálkové světlo "+"

- Černá: pozemní "-" (světlo řízení / světlo DRL)

- Bílá: DRL světlo "+" (bílé světlo)

- Žlutá: DRL světlo "+" (oranžové světlo)

POZNÁMKA #1: E-značka se nepoužije při použití oranžového p-light

POZNÁMKA č. 2: Barva a funkce vodiče je u světla i adaptéru DT stejná

Toggle Powerboost vyroben

To se dá nejsnáze, když jsou vaše přídavná světla připojena k vozidlu pomocí páčky dálkových světel a spínače světel v O nebo parkovacího světla.

Krok 1: Zapněte pomocné světlo asi na 10 sekund (mezi 7-13 sekundami)

Krok 2: Zablikejte pomocným světlem v rychlém sledu 10krát (do 10 sekund)

Krok 3: Po jedenácté byste měli rozsvítit pomocné světlo a po asi 5 sekundách se funkce Powerboost automaticky zapne nebo vypne

Resetovat (pokud chcete resetovat kroky 1-3)

Zapněte pomocné světlo na více než 14 sekund. Funkce spínače Powerboost se resetuje zpět na krok 1.

Resetování kroku 2

Pokud máte v kroku 2 rozsvícené přídavné světlo déle než 1,5 sekundy, krok 2 se resetuje.

Synchronizujte všechna přídavná světla

Pokud vaše pomocná světla skončila nesynchronizovaná (jedno nebo klisna mají různé polohy), potřebujete

odpojit ty, které mají požadovanou polohu a provést postup přepínání (kroky 1-3) pouze se světly, která mají přepínat polohy. Poté znovu zapojíte všechna světla.

Varování!

1. Pracuje pod specifikovaným napětím (DC9-36V).

2. Při nepřetržitém používání se zahřívá. Neodstraňujte a nedotýkejte se krytu alespoň 30 minut po vypnutí.

3. Udržujte chladič v čistotě a nechejte jej vystavený proudění vzduchu.
